化學(xué)成分
| 元素 | C | Mn | Si | Cr | Mo | V | Fe |
| 含 量 ( wt% ) | 0.25-0.65 | 0.2-0.5 | 0.2-0.5 | 3.5-7.5 | 1.0-4.0 | 0.2~1.0 | Bal. |
物理性能
| 粒度范圍 | 粒度分布 | 松裝密度 | 振實(shí)密度 | 流動(dòng)性 | ||
| D10 | D50 | D90 | ||||
| 15-53μm | 15-25μm | 30-40 μm | 50-65 μm | ≥4.0 g/cm3 | ≥4.8 g/cm3 | ≤20s/50g |
典型性能參數(shù)
| 性能指標(biāo) | 1# | 2# | 3# | 4# | |
| 拉伸性能 | 抗拉強(qiáng)度（MPa） | 2020 | 1770 | 1460 | 1310 |
| 屈服強(qiáng)度（MPa） | 1680 | 1530 | 1250 | 1110 | |
| 斷后延伸率（%） | 10.0 | 12.0 | 13.0 | 14.0 | |
| 洛氏硬度（HRC） | 55.3 | 52.0 | 48.1 | 43.6 | |
| 沖擊性能（V型缺口） | 10.4 | 15.4 | 21.9 | 32.1 | |
| 550℃×100h后硬度（HRC） | 51.7 | 47.6 | 46.4 | 43.6 | |

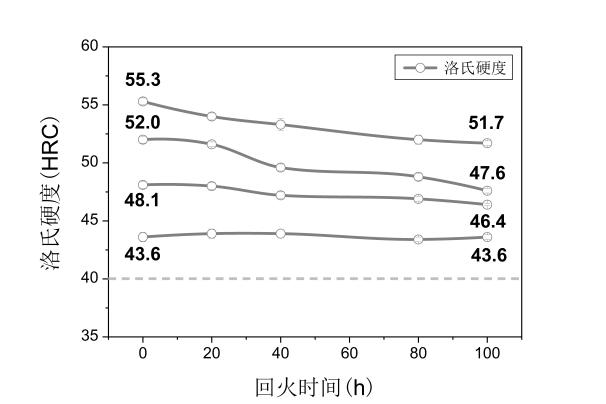

550℃×100h硬度演化曲線

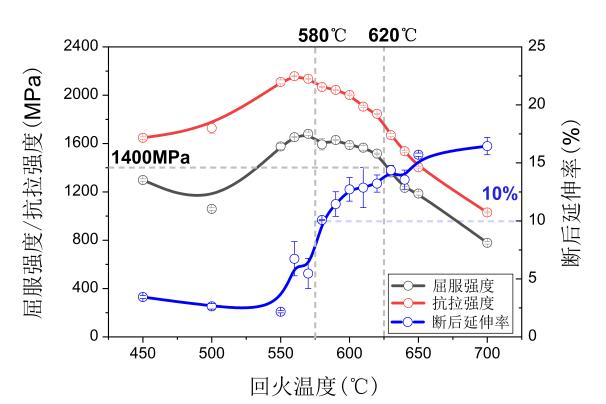

推薦熱處理溫度區(qū)間
提供CDN加速/云存儲(chǔ)服務(wù) 備案號(hào)：蘇ICP備2023026872號(hào)-1 下載申請(qǐng)表格
